驅動鋁基板

返回列表 來源:誠之益 查看手機網址
掃一掃!驅動鋁基板掃一掃!
瀏覽:- 發布日期:2020-08-07 16:49:00【
鋁基板是一種具有良好散熱功能的金屬基覆銅板。通常,單個面板由三層組成,即電路層(銅箔)、絕緣層和金屬基層。
兩塊平行的金屬板和中間的介質構成了一個電容器。板面積越大,板間距越小,容量越大。鋁基板的中間絕緣層相當于電容器介質,成品后其厚度不變。絕緣層的耐壓值是常用的2.5KV左右和4KV以上等。根據性價比選擇鋁基板后,需要綜合考慮其性能:

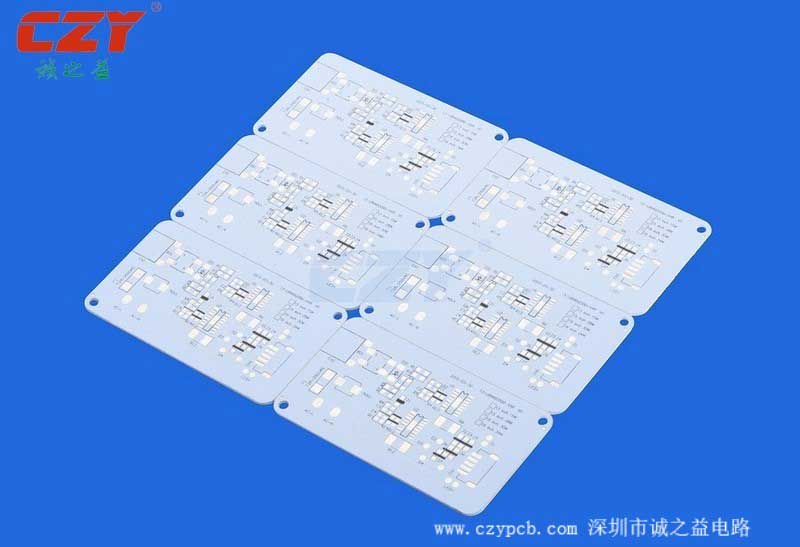

驅動鋁基板led


匹配設計。
一般來說,如果驅動電源的耐壓值足夠大(例如超過3KV),大部分高電壓值可以加到電源上,使鋁基板能夠承受較低的高壓。這一目標的實現是為了增加鋁基板的銅箔面積,使分布電容耗盡數量較大。具體要求是使正銅箔的總面積盡可能大,并保證足夠的爬電距離。2.5KV鋁基板的爬電距離一般不應小于2.5毫米.只有這樣,才能保證鋁基板沒有薄弱環節
電壓高時,不會擊穿。在鋁基板的陽極和鋁板(殼)之間增加一個小電容,可以顯著改善發光二極管的死球現象。采用隔離電源組裝的T8發光二極管燈管耐壓試驗中燈泡損壞的主要原因:

1.鋁基板的陽極和陰極之間的差異很大,超過了發光二極管的耐受電壓值;

2.鋁基板的負極出現弱連接擊穿,變成零電位,正極被分成高電壓,導致發光二極管損壞。

對策是:

1.選擇耐壓高的驅動電源;

2.鋁基板的銅箔越大越好,正比率極負;

3.控制銅箔和鋁板之間的最小爬電距離:

2.5KV不小于2.5MM.4 .不要放過任何薄弱環節,如輸入線(最好使用耐壓5KV以上的導線),

將插頭和插座的外露金屬部分粘在鋁基板上。對于使用非隔離電源的發光二極管產品來說,這就更有必要了

注意高壓的情況,因為這個電源中的高壓會全部壓在鋁基板上。
